| Nombre De Pièces: | 1 |
| Prix: | 2000$ |
| Emballage Standard: | Paquet standard |
| Période De Livraison: | Opportun |
| Méthode De Paiement: | T/T, lien |
| Capacité D'approvisionnement: | Assez |
Spécifications générales :
- Course par mâchoire :45 mm
- Poids:1,89 kg
- Poids de la pièce recommandé :2,5 kg
- Volume du cylindre par double course :107 cm³
- Longueur de doigt maximale autorisée :200 millimètres
- Poids maximum autorisé par doigt :1kg
- Classe de protection IP :41
- Température ambiante minimale :5 °C
- Température ambiante maximale :90 °C
- Précision de répétition :0,02 mm
Performance:
- Force de fermeture :500N(Pour des longueurs de doigts de 0 mm :508N)
- Force d'ouverture :500N(Pour des longueurs de doigts de 0 mm :508N)
- Heure de fermeture :0,15 s
- Heure d'ouverture :0,15 s
- Moment Mx max. :29 Nm
- Moment Mon max. :120 Nm
- Moment Mz max. :33 Nm
-Max. force axiale Fz max. :1000N
Paramètres de fonctionnement :
- Pression minimale de fonctionnement :2 barres
- Pression maximale de fonctionnement :8 barres
- Pression nominale de service :6 barres
Calcul de la force de préhension :La force de préhension totale est calculée en additionnant les forces exercées individuellement sur chaque mâchoire. Pour plus de clarté sur la mesure de ces forces à la distance P, veuillez vous référer à l'illustration ci-jointe.
La longueur des doigts de préhension est déterminée en mesurant depuis la surface de référence jusqu'à la distance P, alignée avec l'axe principal. Cette longueur ne doit pas dépasser le maximum défini sous la pression de service nominale. Toute augmentation de pression au-delà de ce seuil nécessite une réduction de la longueur du doigt, proportionnelle à l'augmentation de pression par rapport à l'état nominal.
La précision de répétition dans le contexte de ce mécanisme s'exprime par la variation de position observée sur une série de 100 cycles ininterrompus.
Le poids de la pièce, adaptée à la préhension par force, est calculé à l'aide d'un coefficient de frottement statique de 0,1. Ce calcul intègre également un facteur de sécurité de 2, offrant une marge contre le glissement sous accélération due à la gravité (g). Pour les méthodes de préhension telles que l'ajustement par forme ou la capture, les poids acceptables des pièces peuvent être considérablement plus élevés.
Les durées de fermeture et d'ouverture décrites ici sont uniquement associées aux mouvements de la mâchoire de base et n'incluent aucun incrément de temps lié aux variations du doigt de préhension. Des éléments temporels supplémentaires, tels que les temps de commutation des vannes, les intervalles de remplissage des flexibles et les périodes de réaction du PLC, sont également exclus de ces calculs et doivent être pris en compte lors des estimations du temps de cycle.
La fonctionnalité de ce système repose sur le principe de fonctionnement d’une structure à double piston et pignon.
Le corps principal du produit est construit en utilisantAluminium, notamment grâce à une technique de profil extrudé, qui garantit durabilité et finition de haute qualité.
Les mâchoires de base sont fabriquées à partir d'un matériau robusteAlliage d'aluminiumet sont finis avec un processus d'anodisation, offrant une résilience supplémentaire et une couche protectrice contre l'usure et la corrosion.
Ce produit présente unGuide-rail profilésystème qui garantit un mouvement fluide et précis nécessaire aux applications hautes performances.
L'actionnement de ce produit estpneumatiquemententraîné et nécessite de l'air comprimé filtré, conforme à la norme ISO 8573-1:2010 avec une spécification de classe de pureté de [7:4:4].
Un completGarantie 24 moisest fourni, offrant une tranquillité d'esprit et un service fiable pour le produit sur une période prolongée.
Lors de l'achat, le forfait comprendradouilles de centrage, joints toriques adaptés au raccordement direct, et détaillénotice de montage. De plus, le manuel d'utilisation ainsi qu'une déclaration d'incorporation sont facilement accessibles en ligne pour votre commodité.
Des améliorations pour maintenir la force de préhension sont possibles. Le dispositif peut être équipé soit d'une unité mécanique de maintien de la force de préhension, soit d'une vanne de maintien de pression, identifiée comme leSDV-Pversion, garantissant des performances constantes dans diverses conditions.

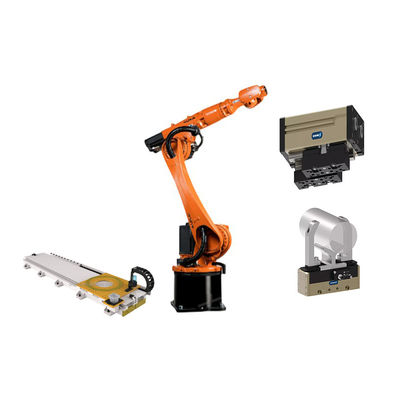

La partie Robotic ARM Schunk PHL 25-045 est un composant essentiel conçu pour les systèmes de saisie sophistiqués dans divers contextes industriels. En tant que produit avec ses origines en Chine, il possède une conception robuste certifiée pour répondre à des normes rigoureuses, assurant la fiabilité et la durabilité dans des environnements exigeants. Avec la réputation de la marque Schunk pour l'ingénierie de précision, le modèle PHL 25-045 s'intègre de manière transparente dans une large gamme de pièces d'équipement industrielles.
Conçu pour une quantité de commande minimale de un et au prix de 2600 $, ce système Gripper est accessible pour les opérations à petite et à grande échelle. Le package standard garantit que le produit arrive en toute sécurité et est prêt pour un déploiement immédiat. Avec un délai de livraison en temps opportun et des conditions de paiement flexibles via T / T ou Link, Schunk offre une commodité et une efficacité à ses clients. La capacité d'approvisionnement de ces pièces de bras robotiques est suffisante pour répondre aux demandes de diverses industries, garantissant que les opérations peuvent évoluer sans souci de disponibilité des pièces.
Le PHL 25-045 est évalué avec un OCV de 63,7 V et dispose d'un intervalle de nettoyage variable, ce qui est crucial pour maintenir les performances et la longévité du système Gripper. Sa cote de protection de l'IP65 signifie que le produit est bien protégé contre la pénétration de la poussière et les jets d'eau à basse pression de n'importe quelle direction, ce qui le rend adapté à une utilisation dans des environnements industriels sévères. Ces fonctionnalités font du Schunk PHL 25-045 une partie intégrante de tout système automatisé ou semi-automatisé qui nécessite des capacités de saisie fiables et précises.
Les occasions et scénarios d'application pour le Schunk PHL 25-045 incluent les lignes de montage automatisées, la tenue des machines, la manutention des matériaux et les emballages dans des secteurs tels que la fabrication automobile, l'électronique, les produits pharmaceutiques et la transformation des aliments. Son adaptabilité et sa précision en font une composante inestimable de tout inventaire de pièces d'équipement industriel, améliorant l'efficacité et l'efficacité des systèmes de capture à travers une multitude de configurations opérationnelles.
Que ce soit pour un petit atelier ou une grande installation de production, le Schunk PHL 25-045 fournit les performances et la fiabilité que les industries modernes exigent. Avec sa capacité d'approvisionnement ample et son engagement envers la qualité, Schunk garantit que ses systèmes de capture restent un choix de premier plan pour les entreprises qui cherchent à optimiser leurs opérations avec des pièces d'équipement industriel supérieures.
Nom de la marque:Schunk
Numéro de modèle:Phl 25-045
Lieu d'origine:Chine
Certification:Fournir
Quantité de commande minimale:1
Prix:2600 $
Détails de l'emballage:Package standard
Délai de livraison:Opportun
Conditions de paiement:T / t, lien
Capacité d'approvisionnement:Assez
AVC par mâchoire:45 mm
Intervalle de nettoyage:Variable
Force d'ouverture:500 N
Modèle:Phl 25-045
Type de produit:Gripper
Notre robot Gripper est compatible avec divers types de systèmes robotiques, notammentBras de robot d'assemblage,Bras de robot chinois, etABB ROBOT ARM. Il s'agit d'un composant polyvalent conçu pour la précision et la fiabilité.
Notre produit de pièces de bras robotique est livré avec un support technique complet et des services pour assurer votre satisfaction et les performances optimales de votre bras robotique. Notre support comprend une documentation détaillée du produit, une section FAQ robuste sur notre site Web et l'accès aux mises à jour du micrologiciel et aux outils logiciels à des fins de programmation et de diagnostic. Nous fournissons également des conseils de maintenance et des meilleures pratiques pour la prise en charge de vos composants de bras robotiques. Veuillez noter que les services de support technique direct sont fournis pendant les heures d'ouverture standard et peuvent varier selon la région. Pour le dépannage des problèmes complexes, notre équipe dédiée d'experts techniques est prête à vous aider avec des conseils étape par étape. Veuillez vous référer à notre site Web pour plus de ressources et de support.
Emballage des produits pour les pièces de bras robotiques:
Tous les composants des pièces de bras robotiques sont solidement enfermés dans des inserts de mousse de protection personnalisés pour assurer la stabilité pendant le transport. Chaque pièce est enveloppée individuellement dans un matériau antistatique pour éviter les dommages à la décharge électrostatique. L'emballage extérieur est constitué d'une boîte en carton ridiculée durable, étiquetée avec le nom du produit, des numéros de pièce et un code-barres numérisable pour une identification et une gestion des stocks faciles.
Instructions d'expédition pour les pièces de bras robotiques:
Les pièces de bras robotiques emballées seront expédiées dans une boîte en carton ondulée scellée avec des autocollants de manipulation fragiles de tous les côtés pour alerter les courriers du contenu délicat. La boîte sera étroitement scellée avec du ruban d'expédition robuste pour empêcher l'ouverture pendant le transit. Un bordereau d'emballage détaillé sera attaché à l'extérieur dans une poche imperméable, répertoriant tous les composants inclus et leurs quantités respectives. L'expédition sera effectuée par le biais d'un fournisseur de logistique de confiance avec une couverture d'assurance pour toute la valeur du contenu, et des informations de suivi seront fournies lors de l'expédition.
|
|
