| Nombre De Pièces: | 1 |
| Prix: | negatiation |
| Emballage Standard: | le bras de soudure robotique de robot d'axe de FD-B4S 7 et les chalumeaux et les machines de soudure |
| Période De Livraison: | 4-12 semaine |
| Méthode De Paiement: | L/C, T/T, Western Union |
| Capacité D'approvisionnement: | 50 |

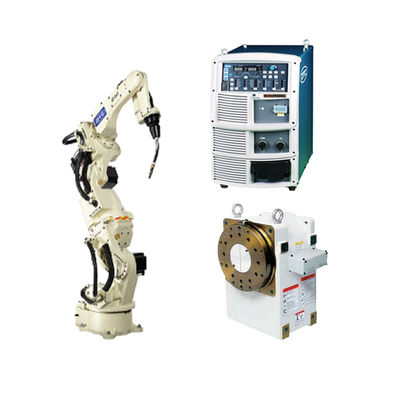

Robot de soudage FD-B4S, bras robotisé à 7 axes, torches de soudage et machines de soudage TIG à vendre pour OTC
Description du produit
| Spécification | Valeur |
| Nombre d'axes | 7 |
| Capacité de charge utile maximale | 4 kg |
| Répétabilité de positionnement | +/- 0,08 mm (Note 1) |
| Portée horizontale | 1435 mm |
| Portée verticale | 2446 mm |
| Capacité d'entraînement | 3550W |
| Plage de fonctionnement, Bras, J1 (Rotation) | +/- 170º |
| Plage de fonctionnement, Bras, J2 (Bras inférieur) | -145º~+70º |
| Plage de fonctionnement, Bras, J3 (Bras supérieur) | -170°~ +142.6° |
| Plage de fonctionnement, Poignet, J4 (Balancement) | +/- 155° |
| Plage de fonctionnement, Poignet, J5 (Flexion) | -45°~ +225°(Note 2) |
| Plage de fonctionnement, Poignet, J6 (Torsion) | +/- 205° (Note 2) |
| Vitesse maximale, Bras, J1 (Rotation) | 3.66 rad/s {210°/s} |
| Vitesse maximale, Bras, J2 (Bras inférieur) | 3.66 rad/s {210°/s} |
| Vitesse maximale, Bras, J3 (Bras supérieur) | 3.66 rad/s {210°/s} |
| Vitesse maximale, Poignet, J4 (Balancement) | 7.33 rad/s {420°/s} |
| Vitesse maximale, Poignet, J5 (Flexion) | 7.33 rad/s {420°/s} |
| Vitesse maximale, Poignet, J6 (Torsion) | 10.5 rad/s {600°/s} |
| Charge du poignet, Moment admissible, J4 (Balancement) | 10.1 N*m |
| Charge du poignet, Moment admissible, J5 (Flexion) | 10.1 N*m |
| Charge du poignet, Moment admissible, J6 (Torsion) | 2.94 N*m |
| Charge du poignet, Moment d'inertie admissible, J4 (Balancement) | 0.38 kg*m@2 |
| Charge du poignet, Moment d'inertie admissible, J5 (Flexion) | 0.38 kg *m^2 |
| Charge du poignet, Moment d'inertie admissible, J6 (Torsion) | 0.03 kg *m^2 |
| Surface en coupe transversale de fonctionnement du bras | 2.57 m^2 x 340° |
| Conditions environnementales | 0 ~ 45°C, 20 ~ 80 %HR (Sans condensation) |
| Masse | 189 kg |
| Capacité de charge utile du bras supérieur | 10 kg (Note 3) |
| Type d'installation | Type de sol |
| Couleur de la peinture | Blanc (Munsell 10GY9/1) |
Notre robot de soudage à l'arc FD-B4S à 7 axes, à bras traversant, est idéal pour les espaces restreints à portée courte et moyenne avec des zones de soudage encombrées. Une conception à bras traversant permet d'obtenir un manipulateur fin sans câbles ni conduits extérieurs pour entraver le mouvement ou s'accrocher dans les zones difficiles d'accès ou encombrées.
• La rotation du 7ème axe permet d'éviter les interférences sans changer la position et/ou l'attitude de l'outil en bout de bras
• Maintient à tout moment l'angle et l'attitude optimaux de l'outil en bout de bras, ce qui améliore la qualité de la soudure et facilite la programmation
• Offre une large plage de fonctionnement avec un bras articulé indépendamment
• Connexion numérique transparente avec toutes les alimentations de soudage de la marque OTC DAIHEN
• Le contrôle amélioré de la retenue des vibrations assure un mouvement fluide du robot
• Capteur de choc mécanique intégré
• Technologie à source unique – tous les composants sont fabriqués par OTC DAIHEN.
• La conception très polyvalente prend en charge la plupart des applications de soudage
• Architecture ouverte basée sur Windows XP
• Grande capacité de mémoire et 40 signaux de contrôle d'entrée/sortie
• Les fonctions PLC avancées permettent l'édition de schémas en échelle directement via le pupitre de programmation
• Capacités réseau – se connecte aux connexions Ethernet, DeviceNet et PROFIBUS (peut nécessiter du matériel supplémentaire)
• Les affichages d'icônes facilitent l'apprentissage rapide et facile
• Écran couleur VGA 640×480 avec rétroéclairage LED 65536 couleurs
• L'interrupteur d'activation à 3 positions offre une sécurité accrue
• La fonction multi-écrans permet à l'utilisateur de visualiser jusqu'à 4 écrans simultanément
• Fonction d'aide à l'écran avec des manuels d'instructions complets
• Écran tactile standard avec fonctionnement par molette de jogging
Informations sur l'entreprise
FAQ
1. Livraison rapide
Pour les pièces courantes, nous pouvons livrer les marchandises dans les 3 jours
2. Produits originaux
Tous les produits que nous vendons proviennent du fabricant d'origine. Nous soumettrons toute la documentation du fabricant lorsque nous aurons terminé la livraison.
3. Assurance qualité
4. Support technique
Y compris l'inspection, la réparation et la maintenance, nous pouvons fournir toutes sortes de support technique.
5. Réponse rapide
Nos employés resteront en ligne 24h/24 et répondront très rapidement à votre question.
Vidéo
Vidéo
Vidéo
Vidéo
|
|
